Karttaplotterin asentaminen H-veneeseen

[Kaariape]

Hei

Tällaisena aloittelevana H-läisenä kyselen hyviä vinkkejä karttaplotterin sijoittamiseen H-veneeseen, ettei olisi tiellä tai särkyyntymässä jaloissa. Jos kuviakin löytyisi, olisin kovin kiinnostunut ja kiitollinen.

Petri K.

[Velimies]

Meillä plotterina on ipad Navionics-ohjelmalla. Laite on sisällä telineessä, siis säältä suojassa ja riittävän hämärässä.

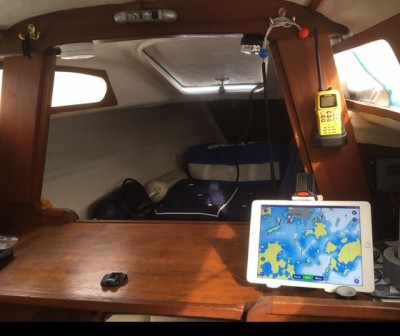

Telineelle on vastakappale ensinnäkin styyrpuurin puolen pöydällä, joka on hyvä paikka silloin, jos joku navigoi sisältä käsin tai jos miehistöä on paljon. Näkyvyys styyran puolella vaatii kuikuilua.

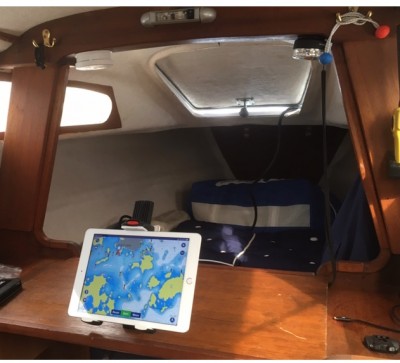

Lisäksi toinen vastakappale on ruuvattu salin irroitettavaan pöytälevyyn, jolloin ruudun näkee istumalaatikkoon kummaltakin halssilta. Tämän sijoituksen rajoite on se, että kulku keulapiikkiin hankaloituu. Ei mahdoton.

Yksinpurjehdittaessa pöytälevyn saa asetettua sivupunkkien väliin lähemmäs kulkuaukkoa. Silloin laitetta pystyy säätämään helposti istumalaatikosta käsin, mikä on kätevää. Sääsuojaa ja varjoa on riittävästi paitsi silloin, kun aurinko paistaa suoraan takaa.

Ulkona valoa on liikaa ja sääsuojaus pitäisi järjestää jollain kotelolla. Kulkuaukon jommalle kummalle puolelle sen voisi kai sijoittaa.

[Käikäle]

Kuvassa oma asennus, raymarine asennettiin suoraan laipioon. Jotta näytön lasin reunat olisivat suojassa eikä laipion lasikuituun haluttu alkaa jyrsimään mitään pykälää, on laitteen ympärillä tiikistä tehty kehys. Vanhan lokin asennusreiät näkyvät kuvassa massattuna, homma on vielä pientä viimeistelyä vailla.



[Edit] En osaa liittää kuvia tänne, mutta tuolta pitäisi kai näkyä:
https://imgur.com/a/fyWNQo0

[Velimies]

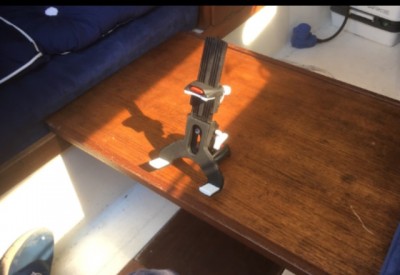

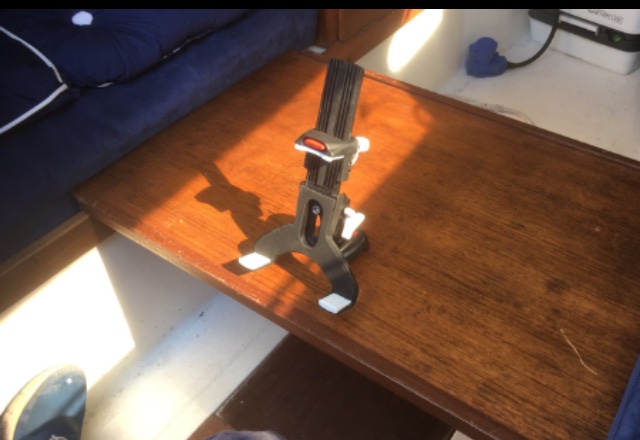

Tässä tämä pöytälevyviritelmä. Kätevää on sekin, että pöytälevyä voi liuttaa haluamaansa kohtaan punkkien välissä - tai sen voi laittaa oikealle paikalleen sivupöytien väliin.

[Velimies]

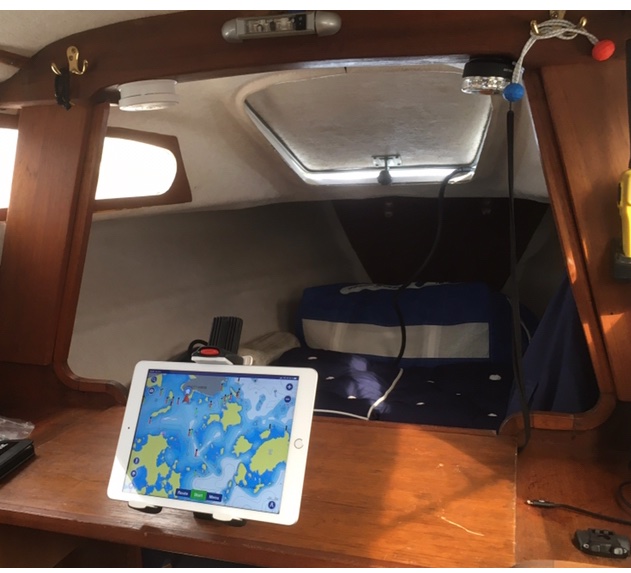

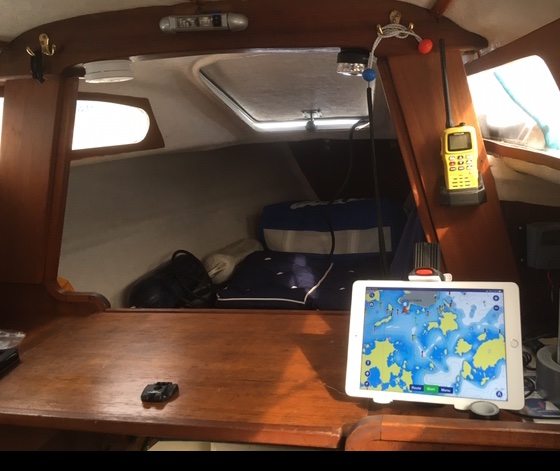

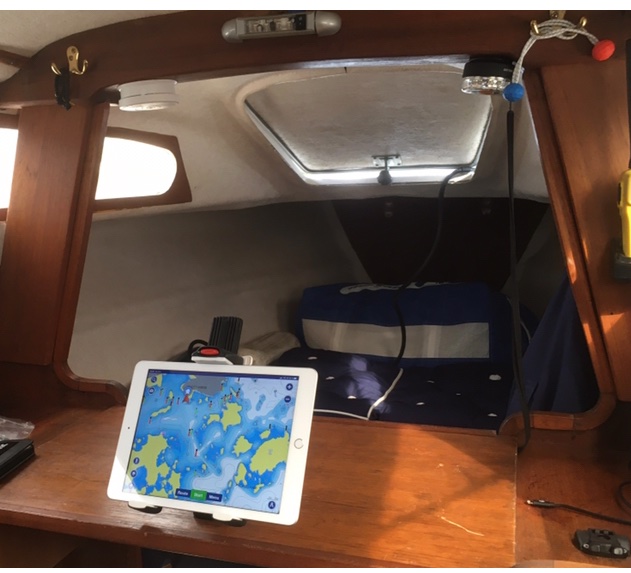

Ja tässä kuvat muista positioista:
